內螺紋電動球閥也稱電動絲扣球閥，適用于壓力PN1.0～10.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的多種管路上，內螺紋電動球閥用于兩位切斷、調節的場合。用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。電動執行機構內置伺服系統，不用另配伺服放大器，輸入4-20mA信號220VAC電源便可運轉。電動內螺紋球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點。可用于水、蒸汽、油品、硝酸等多種介質。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體、二片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死區 | ≤1%(可調) | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配HQ、HR等系列角行程電動執行機構 | |||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | |||||||||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸出力矩 | 50N·M～2000N·M |
| 動作范圍 | 0～90° 0～360° |
| 動作時間 | 15秒/30秒/60秒 |
| 保護裝置 | 過熱保護 |
| 環境溫度 | -30°～60° |
| 手動操作 | 同附帶手柄操作 |
| 限位 | 電氣、機械二重限位 |
| 防護等級 | 相當于IP-65 |
| 防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 | 可選裝開關或電位計 |
| 驅動電機 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
|---|---|---|---|---|---|---|---|
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐蝕介質 |
| 適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
 |
 |
|---|---|

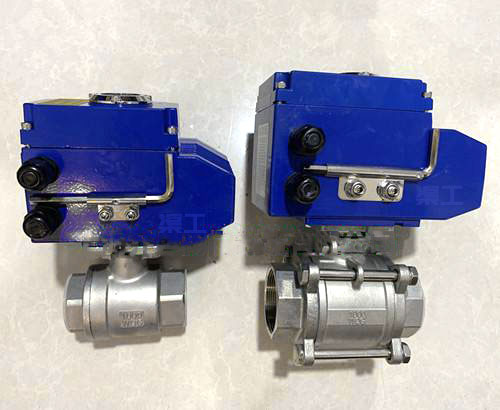

| Q911內螺紋電動球閥 (三片式) | Q911內螺紋電動球閥 (二片式) |
| 通徑DN | 英寸" | 連接尺寸 | |||||
|---|---|---|---|---|---|---|---|
| mm | inch | D | L(mm) | H | 管螺紋G | B | 重量(Kg) |
| 10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
| 15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
| 20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
| 25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
| 32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
| 40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
| 50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
| 65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
| 80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
| 100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
